JY-Ⅱ系列内冲式水过滤器

广泛使用于棉、麻、毛、化纤、针织等行业空调系统中喷淋水及冷冻水过滤，对含有纤维、尘杂及颗粒悬浮物的污水具有良好的净化过滤作用
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
产品编号
数量
-
+
库存:
所属分类
返回列表
1
资质文件 服务保障
产品描述
参数
　　

一、概述

　　JY－Ⅱ系列内冲式水过滤器是在吸收国内外同类产品先进技术的基础上研制的一种新型水过滤设备；广泛使用于棉、麻、毛、化纤、针织等行业空调系统中喷淋水及冷冻水过滤，对含有纤维、尘杂及颗粒悬浮物的污水具有良好的净化过滤作用。
　　本产品主要特点如下：
　　1.1运行可靠：采用销齿传动机构，传动可靠，故障率低。
　　1.2密封效果好：转笼与机架间采用锥形橡胶密封圈，密封效果好。
　　1.3耐腐蚀：主要材料均采用不锈钢、尼龙等耐腐蚀材料制作，整机防腐性能好。
　　1.4安装简单：将本产品置于水池中，接上电源、水源等即可使用。
　　本产品不适用于易沉积的颗粒性杂物的过滤。
　　

二、工作原理及产品结构

　　JY—Ⅱ系列水过滤器由机架、过滤网笼（转笼）、喷水装置、集污斗、滚刷辊、传动机构及护罩等部件组成。
　　
金翼通风
图一　JYS-Ⅱ系列内冲式水过滤器工作原理图
　　工作原理见图一，通过减速器的传动，使过滤网笼连续回转，污水从笼外流入笼内，被过滤成为清水，污杂物被附在网笼外表面上，随着网笼的回转被带至滤网的上部，在滚刷辊及喷管喷水双重作用下，进入集污斗内，集污斗内污杂物定期由人工清除。
　　水过滤器结构见图二，结构尺寸见表一
金翼通风

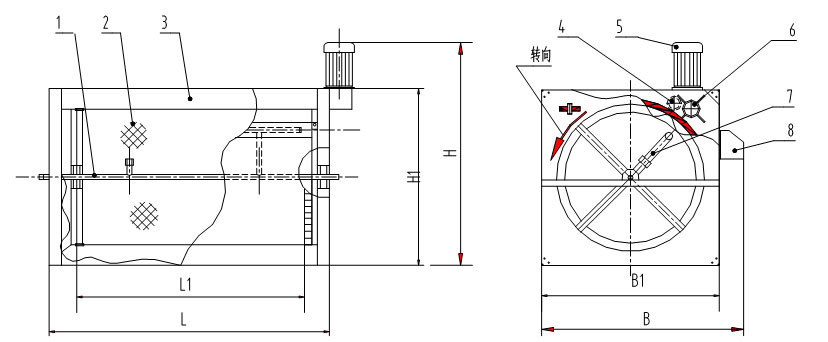

图二  JY-Ⅱ系列内冲式水过滤器结构图
1、喷水进水管  2、过滤网笼（转笼）   3、机架   　　　 4、链轮传动装置
5、电机减速机  6、滚刷辊    　　　　 7、喷水装置　　　　8、集污斗　　　

表一：内冲式水过滤器结构尺寸　　单位为毫米

型   号

L

L1

B

B1

H

H1

JY－Ⅱ－100

900

690

730

620

870

620

JY－Ⅱ－150

1100

890

730

620

870

620

JY－Ⅱ－200

1400

1090

730

620

870

620

JY－Ⅱ－300

1420

1210

1020

900

1150

900
　　

三、产品型号规格及主要性能参数

　　1、型号规格表示：
　　JY—Ⅱ系列内冲式水过滤器按处理水量（吨/小时）分为100、150、200、300四种规格。
　　金翼通风
2、主要性能参数见表二
表二：内冲式水过滤器主要性能参数   （表中外形尺寸不含电机高度）

　　　　　　　　　　　型号
项目

JY－Ⅱ－100

JY－Ⅱ－150

JY－Ⅱ－200

JY－Ⅱ－300

额定过滤水量 （t/h）

100

150

200

300

电动机功率  （W）

250

250

250

370

不锈钢滤网目数（目/英寸）

20～30

20～30

20～30

20～30

冲水管直径  （㎜）

DN32

DN32

DN32

DN32

冲水水压  （MPa）

≥0.05

≥0.05

≥0.05

≥0.05

冲水耗水量  （t/h）

～0.1

～0.12

～0.15

～0.18

外形尺寸(㎜)（长×宽×高）

900×620×620

1100×620×620

1400×620×620

1420×900×900
　　

四、安装说明

　　NMRV075方型减速器/60：10.37KW-6极YS8016-370w
　　1、本产品宜安装于单独的小水池内。具体安装尺寸参见表二、图三、图四。
　　2、为保证设备的工作效率，水过滤器安装须保证设计液面高度H2高于水过滤器中心线50㎜。
　　3、为了调节水过滤器的安装高度，以适应污水水位，水过滤器机架下设置垫块，垫块必须基本水平，垫块可用砖砌，水泥抹平。垫块高度h=H2－H1/2－50(㎜)。
　　4、安装时只需将机架置于垫块上，不需要螺栓等固定，但水过滤器必须基本水平。在出水侧砌筑隔墙，隔墙开口宽度B2=B1－100（㎜），隔墙与机架间用弹性材料密封，以防止污水漏出。
　　5、反冲水管中心点与笼中心的连线应与水平面保持约360的角度（约在集污槽上方20mm，如不符合，应进行调整。反冲水源应为清洁水，以防止反冲水管堵塞，反冲水管任一端可连接在自来水管或水泵出水管上，并应安装阀门和压力表。
　　6、若须踩在机身上或转笼上作业时，上平面必须垫木板，防止转笼与护板变形，影响使用性能。
　　

五、使用及维护说明

　　1、设备运行前，应检查过滤网面轴向是否水平，毛刷辊与转笼是否平行，如不符合要求，应进行调整。检查过滤网笼转动是否灵活，有无轧煞、碰撞现象，否则须检查原因，消除故障。
　　2、电源接通后，试车时要求取下集污槽，查看电动机转向，必须使转笼转向与所贴标识一致（防止转笼卡死烧毁电机），否则，须调整后再启动。
　　3、定期检查、清洗滤网上的粘性污垢，以保持恒定的过滤水量。喷孔阻塞时，应及时拆下清理。
　　4、每隔三至六个月，应检查转笼与机架间的密封橡皮有无磨损现象，必要时予以更换；橡皮为软性厚度为2mm，橡皮与锥面接触约在10mm，整个转笼在保持自由滑动情况下方可紧固防水橡皮，过多的接触、橡皮过厚均会加重电极负荷，只要达到不漏水即可。
　　5、减速器初始运行至400小时应重新更换润滑油，以后应定时检查，保证润滑油至蜗轮轴中心。油品为蜗杆油，可用双曲线齿轮油或汽车用机油代替。
金翼通风
图三　JY-Ⅱ系列内冲式水过滤器安装位置图
金翼通风
图四　JY-Ⅱ系列内冲式水过滤器安装土建资料图
