一、设备概况

RF系列双罐侧装控制阀是由陕西金翼通风科技有限公司和西北工业大学美国浮床微电脑平面阀的基础上经过逐步提升专门为纺织厂喷淋室水质软化而共同研发,吸收了进口阀的负压吸盐补水的特点,集成了电磁阀、平面多路阀、微电脑控制器、吸盐射流器、盐水流量变送器、软水流量变送器等部件,所有零件已采取模具化制作,阀体材质采用高强度工程塑料注塑成型,阀内采取陶瓷密封,控制器已采取液晶屏中文人性化显示和操作,尤其是盐水流量变送器和软水流量变送器的采用,只要在出厂时按原水硬度设定好相应运行参数,能够始终保证设备的稳定运行,保证软化水质和低盐耗。整个控制单元结构紧奏,重量轻,依靠外接管道支撑。

二、工作原理

1、原水通过交换器时水中的钙、镁离子与树脂交换柱中的钠离子进行离子交换反应,去除原水中的钙、镁离子,从而使原水得到软化。当设备运行一段时间后,钠离子交换器中的树脂用盐溶液进行再生,经再生处理后,树脂又重新恢复交换能力,又可继续进行软化处理,两个交换罐交替进行再生、清洗、运行,连续产水,自动循环。

2、该系列设备属逆流再生浮动床钠离子交换器,分交换柱本体、盐箱和控制系统三部分,交换柱内装001﹡7树脂,上下均有布水系统,软化过程水由下端进入,树脂层浮起(浮动床)成压实状态,水经过树脂层,由上口流出被软化,两交换罐同时运行,交替再生。再生过程水流从交换罐上口进入,和运行水流方向相反(逆流再生)。逆流再生使得交换罐上层树脂再生度最高,这样,当该交换罐进入软化过程水流由下向上经过出水端时,始终接触再生度高的新鲜树脂,从而确保出水质量。

3、盐箱单独放置,有利于加盐和清洗,盐箱结构简单,敞口,采用工程材料制作,防腐耐用,上端装有液面控制盐阀,再生时,盐水自吸进入交换罐,盐阀具有空气逆止功能,吸完盐水后不会将空气吸入交换罐内,盐阀还具有自动补水功能和盐箱水位自动控制功能,当盐箱补满水后盐阀自动关闭,防止盐水外溢。

4、设备进水口装有管道过滤器,保护系统正常运行,以免进水杂质堵塞电磁阀和平面阀。管道过滤器应定期放水冲洗。

5、设备长期可靠稳定运行的关键是保证吸盐系统的畅通,由于工业盐较脏,容易在盐箱底部沉积一层污泥,应定期清洗盐箱底部沉积的污泥(盐箱底部装有污泥排放球阀,方便定期排放污泥)。

三、性能特点

1、水质好,盐耗低:

(1) 逆流再生浮动床交换原理,树脂逆向层态,确保出水质量和最低盐耗。

(2) 左右交换柱交替工作,连续产水。再生用水使用设备自产软水,树脂再生度高。

(3) 采用负压吸盐方式可有效保证再生盐水浓度。

(4) 双缸结构相比单缸优点:两交换罐同时运行,交替再生。再生过程水流从交换罐上口进入和运行水流方向相反(逆流再生)具有清洗不停水连续工作运行比单缸耗盐量低运行成本低。

1、 全自动工作,运行稳定可靠:

(1) 微电脑控制器自动控制平面集成阀旋转切换工位。

(2) 配有软水箱液位控制系统,控制设备自动启停,水箱水位到达高位时系统自动停机,水位到低位时系统自动启动。

(3) 全流量控制,盐水流量变送器和软水流量变送器的使用,每个再生周期按设定盐水量和周期制水量递减控制,系统运行不受进水压力波动的影响,省盐省水。

(4) 控制阀采用陶瓷密封方式,确保系统长期可靠稳定运行。

(5) 微电脑具有停电记忆功能、停水记忆功能、故障报警功能。

2、 适应范围广:

根据不同水质条件进行再生时间、再生流量、清洗时间、清洗流量、产水周期的调节和设置,确保最经济的运行参数。

四、全自动钠离子交换器性能表述:

1、整个系统具有良好的防腐蚀措施,保证在使用寿命内无腐蚀痕迹。

2、用水负荷变化时,该系统的产水量也可随之调节。

3、原水、盐液和软化水在系统内的流向和流量的切换系统稳定可靠,可自动完成从原水进入钠离子交换器到生产出的软化水进入软水箱全过程的自动控制,自动控制系统运行稳定耐久。

4、系统装有液位控制系统可实现无人控制,软化水箱控制采取两位式控制方式,软化水箱高位时系统自动停止运行;软化水箱低位时自动开启整个系统。

同时按下最下面两个按钮即可开锁,这时可从自动状态切换到手动状态,可执行手动操作。

5、该系统能满足双柱连续产水,设备连接件及阀门均耐腐蚀、耐磨损、密封可靠、可保证系统长期运行的稳定性和可靠性。系统进水管路上装有管道过滤器,以保护整个系统在免保养维护情况下的正常运行。

6、设备可适应用水点补水量变化的需求,并充分考虑到进水系统压力波动时系统本身能自动适应。

7、系统之间连接管道、阀门材质均为工程材料,系统进出水管道的连接方式采用螺纹连接。

五、控制阀性能参数(20吨/小时)

型号

RF20

额定制水量

20

额定运行压差

0.15MPa

运行流速

15-65米/小时

再生剂比耗

1:1.4或82g/mol

电源及功耗

交流电源220V;功耗0.03kw

软化残硬

≤0.03mmol/L

原水硬度

15mmol/L;

自用水率

≤6%

树脂装填量

交换罐容积的95%

布水器(4"-8UN)

80片

电磁阀(先导式)

DF1-50

进出水管径

≥DN50

参数设定

周期制水量(吨)

253÷原水硬度(mmol/L)

周期盐水量(升)

101

清洗时间(分钟)

20分钟

:清洗时间与出水管背压有关,所设定时间须保证清洗结束前3分钟内排污口无味为准。

七、RF控制阀自动软水器工艺流程



(同时产水分别再生型)



图1:控制阀流程图











图2:设备整体安装图









图3:RF控制阀接口外观图

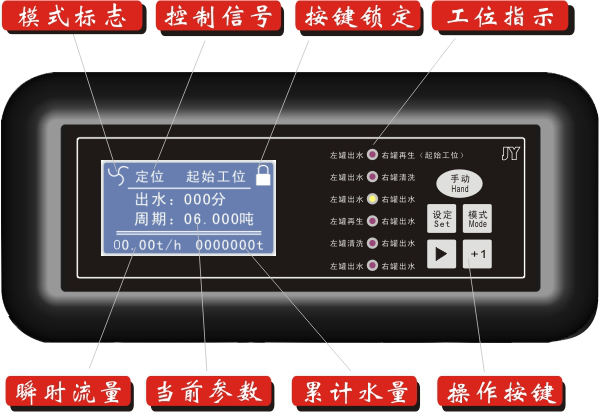

图4:微电脑控制器面板完全独立自主
